UNS S31803 / S32205 Duplex stál Ryðfrítt stál spólur 0.5 - 14mm þykkt

UNS S31803 / S32205 Duplex stál Ryðfrítt stál spólur 0.5 - 14mm þykkt

Lýsing

UNS S31803/S32205 Duplex stál Ryðfrítt stál spóla 3,0*1500*spóla Duplex stál samsetning

UNS S31803/S32205 Duplex stál Ryðfrítt stál spóla 5.0*1500*spóla

Við erum með mikið lager af 2205 tvíhliða ryðfríu stáli plötu í þykktum frá 3/16" (4,8 mm) til 6" (152,4 mm). Afrakstursstyrkurinn er um það bil tvöfalt hærri en austenítískt ryðfríu stáli, sem gerir hönnuðum kleift að spara þyngd og gera málmblönduna samkeppnishæfari í samanburði við 316L eða 317L.

Laus þykkt fyrir Alloy 2205:

Alloy 2205 (UNS S32305/S31803) er 22% króm, 3% mólýbden, 5-6% nikkel, köfnunarefnisblandað tvíhliða ryðfrítt stálplata með mikla almenna, staðbundna og streitutæringarþolseiginleika auk mikils styrks og framúrskarandi höggþol.

Alloy 2205 duplex ryðfríu stáli plata veitir hola og sprungur tæringarþol betri en 316L eða 317L austenitic ryðfríu stáli í næstum öllum ætandi miðlum. Það hefur einnig mikla tæringar- og rofþreytueiginleika sem og minni varmaþenslu og hærri hitaleiðni en austenítískt.

Yfirlit yfir forskriftarblað

fyrir Alloy 2205 (UNS S32205/S31803)
22Cr-3Mo ryðfrítt stál:

Almennar eignir

Umsóknir

Staðlar

Tæringarþol

Efnagreining

Vélrænir eiginleikar

Líkamlegir eiginleikar

Uppbygging

Vinnsla

Almennar eignir

Alloy 2205 duplex ryðfríu stáli plata er 22% króm, 3% mólýbden, 5-6% nikkel köfnunarefni blönduð tvíhliða ryðfríu stáli plata með mikla almenna, staðbundna og streitu tæringarþol eiginleika auk mikillar styrkleika og framúrskarandi höggseigni.

Alloy 2205 duplex ryðfríu stáli plata veitir hola og sprungur tæringarþol betri en 316L eða 317L austenitic ryðfríu stáli í næstum öllum ætandi miðlum. Það hefur einnig mikla tæringar- og rofþreytueiginleika sem og minni varmaþenslu og hærri hitaleiðni en austenítískt.

Flutningsstyrkur er um það bil tvöfalt meiri en austenítískt ryðfríu stáli. Þetta gerir hönnuði kleift að spara þyngd og gerir málmblönduna samkeppnishæfari í samanburði við 316L eða 317L.

Alloy 2205 duplex ryðfríu stáli plata er sérstaklega hentugur fyrir forrit sem ná yfir -50 gráðu F/+600 gráðu F hitastig. Hitastig utan þessa sviðs getur komið til greina en þarfnast takmarkana, sérstaklega fyrir soðin mannvirki.

Umsóknir

Þrýstihylki, tankar, lagnir og varmaskiptar í efnavinnsluiðnaði

Lagnir, slöngur og varmaskiptar til meðhöndlunar á gasi og olíu

Frárennslishreinsikerfi

Kvoða- og pappírsiðnaður meltingartæki, bleikingarbúnaður og kerfi til meðhöndlunar á lager

Snúningar, viftur, stokka og pressurúllur sem krefjast sameinaðs styrks og tæringarþols

Flutningsgeymar fyrir skip og vörubíla

Matvælavinnslubúnaður

Lífeldsneytisverksmiðjur

Staðlar

ASTM/ASME...........A240 UNS S32205/S31803
EURONORM...........1.4462 X2CrNiMoN 22.5.3
AFNOR...................Z3 CrNi 22.05 AZ
DIN........................V. Nr 1.4462

Tæringarþol

Almenn tæring
Vegna mikils innihalds króms (22%), mólýbden (3%) og köfnunarefnis (0.18%), eru tæringarþol eiginleika 2205 tvíhliða ryðfríu stálplötu betri en 316L eða 317L í flestum tilvikum. umhverfi.

Staðbundið tæringarþol
Króm, mólýbden og köfnunarefni í 2205 tvíhliða ryðfríu stáli plötunni veita einnig framúrskarandi viðnám gegn hola og sprungutæringu, jafnvel í mjög oxandi og súrum lausnum.

Isocorrosion Curves 4 mpy (0.1 mm/ár), í brennisteinssýrulausn sem inniheldur 2000 ppm

Streitutæringarþol
Vitað er að tvíhliða örbyggingin bætir tæringarþol ryðfríu stáli.

Klórálags tæringarsprungur á austenítískum ryðfríu stáli geta átt sér stað þegar nauðsynleg skilyrði hitastigs, togspennu, súrefnis og klóríðs eru til staðar. Þar sem ekki er auðvelt að stjórna þessum aðstæðum hefur sprunga á streitutæringu oft verið hindrun fyrir notkun 304L, 316L eða 317L.

Tæringarþreytaþol
Alloy 2205 tvíhliða ryðfrítt stálplata sameinar mikinn styrk og mikla tæringarþol til að framleiða háan tæringarþreytustyrk. Forrit þar sem vinnslubúnaður er háður bæði árásargjarnt ætandi umhverfi og hringrásarhleðslu geta notið góðs af eiginleikum 2205 tvíhliða ryðfríu stálplötu.

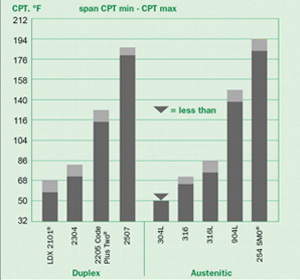

Mikilvægt holuhitastig í 1M NaCl Mælt með Outokumpu Stainless, Inc Pitting Cell

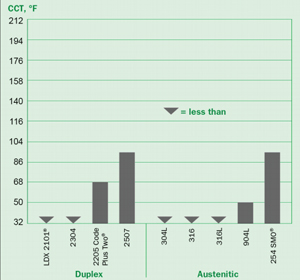

Critical Crevice Corrosion Hiti (CCT) í 10% FeCl3•6H2O

Almenn tæring í fosfórsýrum í blautum ferli

Sprunguþol gegn streitutæringu

(P=Pass, F=Faill)

Efnagreining

Dæmigert gildi (þyngd%)

Vélrænir eiginleikar

Vélrænir eiginleikar við stofuhita

Togeiginleikar við hækkað hitastig

Líkamlegir eiginleikar

Uppbygging

Efnagreining á 2205 tvíhliða ryðfríu stáli plötu er fínstillt til að fá dæmigerða 50 a/50 g örbyggingu eftir lausnarglæðingu við 1900 gráður / 1922 gráður F (1040 gráður / 1080 gráður).

Klóríð gryfjuþol

Gryfjuþol austenítísks ryðfrís stáls getur tengst beint við álblöndu, þar sem króm, mólýbden og köfnunarefni eru þyngdar%. Pitting Resistance Equivalent Number (PREN) notar eftirfarandi formúlu til að mæla hlutfallslega holamótstöðu málmblöndunnar - því hærri sem talan er, því betra er holaviðnám.

Vinnsla

Heitt mótun

Mælt er með því að mynda undir 600 gráðu F þegar mögulegt er. Þegar heitt mótun er krafist, ætti vinnustykkið að vera hitað jafnt og unnið á bilinu 1750 til 2250 gráður F. Alloy 2205 tvíhliða ryðfríu stáli plata er frekar mjúk við þetta hitastig og myndast auðveldlega. Yfir þessu bili er 2205 háð heitu rifi. Strax undir þessu marki verður austenítið verulega sterkara en ferrítið og getur valdið sprungum, sérstakri hættu á "köldum" brúnum. Fyrir neðan 1700 gráður F getur verið hröð myndun millimálmfasa vegna samsetningar hitastigs og aflögunar. Alltaf þegar heitmótun er lokið, ætti að fylgja henni eftir með fullri lausn við 1900 gráður F lágmarki og hraðslökkva til að endurheimta fasajafnvægi, seigju og tæringarþol. Ekki er þörf á streitulosun eða ekki mælt með því; Hins vegar, ef það verður að framkvæma það, ætti efnið að fá fulla lausn við 1900 gráðu F lágmark, fylgt eftir með hraðri kælingu eða vatnsslökkvun.

Kalt mótun

Alloy 2205 duplex ryðfríu stáli plata er auðveldlega klippt og kaldmyndað á búnaði sem hentar til að vinna úr ryðfríu stáli. Hins vegar, vegna mikils styrks og hröðrar vinnuherðingar á 2205 tvíhliða ryðfríu stáli plötu, þarf krafta sem er umtalsvert hærri en fyrir austenítískt stál til að kalda hana. Einnig vegna mikils styrkleika þarf að gera eitthvað meira ráð fyrir afturspringi.

Hitameðferð

Alloy 2205 tvíhliða ryðfríu stáli plötu ætti að glæða við 1900 gráður F lágmark, fylgt eftir með hraðri kælingu, helst með því að slökkva á vatni. Þessi meðferð á bæði við um lausnarglæðingu og streitulosun. Streitulosandi meðferðir við hvaða lægra hitastig sem er fela í sér hættu á útfellingu skaðlegra millimálma eða málmlausra fasa.

Vinnanleiki

Með háhraða stálverkfærum er hægt að vinna 2205 tvíhliða ryðfríu stálplötu á sama straumi og hraða og Alloy 316L. Þegar karbítverkfæri eru notuð ætti að minnka skurðarhraða um 20% miðað við hraðann fyrir Alloy 316L. Öflugar vélar og stíf uppsetning á verkfærum og hlutum eru nauðsynleg.

Suðu

Alloy 2205 duplex ryðfríu stáli plata hefur góða suðuhæfni. Markmiðið með suðu 2205 er að suðumálmur og hitaáhrifasvæði (HAZ) haldi tæringarþol, styrk og hörku grunnmálmsins. Suða 2205 er ekki erfið, en það er nauðsynlegt að hanna suðuaðferðir sem leiða til hagstæðs fasajafnvægis eftir suðu og mun forðast útfellingu á skaðlegum millimálmum eða málmlausum fasum.

Alloy 2205 tvíhliða ryðfríu stáli plötu er hægt að soða með: GTAW (TIG); GMAW (MIG); SMAW ("stafur" rafskaut); SAGA; FCW; og PAW.

2205 Code Plus Two og 254 SMO eru skráð vörumerki Outokumpu Stainless, Inc.

maq per Qat: uns s31803 / s32205 tvíhliða stál ryðfríu stáli spólur 0.5 - 14mm þykkt, Kína uns s31803 / s32205 tvíhliða stál ryðfríu stáli spólur 0.5 - 14mm þykkt birgja
